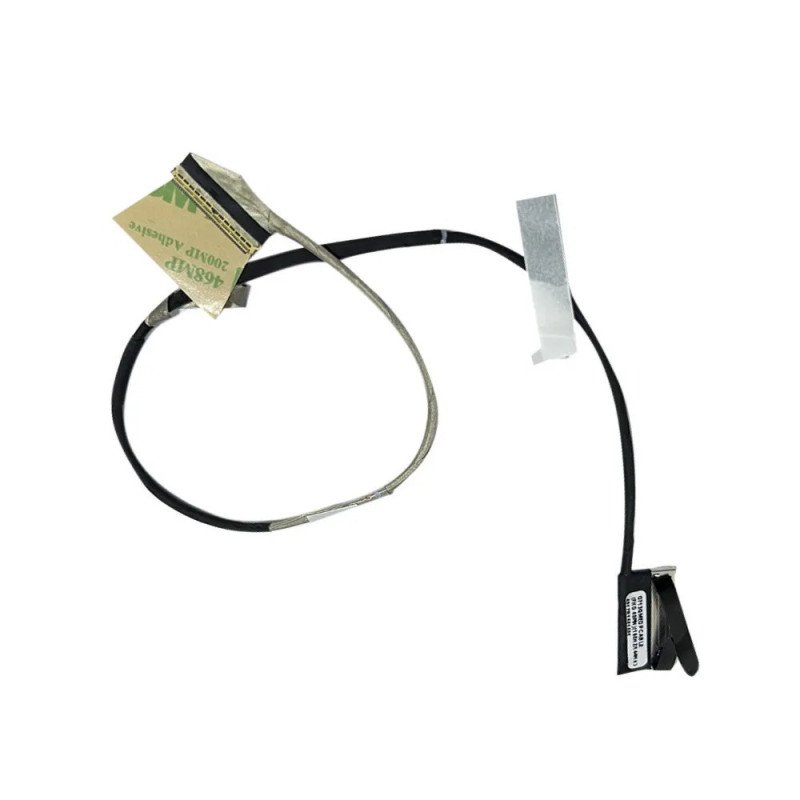

Asus Lcd Kabel | Asus ROG Strix G713QM G513QM G513QS

De Asus ROG Strix G713QM, G513QM en G513QS lcd kabel: problemen, vervanging en onderdeelnummers

Stel je voor: je bent druk bezig met gamen of werkt aan een belangrijk project op je krachtige Asus ROG laptop – met name de G713QM, G513QM of G513QS – en plotseling begint je scherm te haperen. Flikkerend beeld, vreemde lijnen, af en toe een zwart scherm of misschien helemaal geen beeld. Hoewel de GPU of het scherm zelf de boosdoeners kunnen zijn, is de Asus lcd kabel een vaak over het hoofd gezien maar essentieel onderdeel. Deze vaak kwetsbare kabel is de levensader die het moederbord van je laptop verbindt met het beeldscherm en videosignalen en soms ook stroom doorgeeft. Het begrijpen van de functie, mogelijke defecten en hoe je deze kunt verhelpen, is cruciaal voor het onderhoud van je gameconsole met hoge verversingssnelheid. Dit artikel duikt in de wereld van de Asus ROG Strix G713QM, G513QM en G513QS lcd kabel, met aandacht voor veelvoorkomende defecten, het vervangingsproces en het belang van het vinden van het juiste onderdeelnummer voor uw specifieke 144Hz-, 165Hz- of 240Hz-scherm.

Asus ROG Strix G713QM, G513QM en G513QS lcd kabel defect

De lcd kabel in laptops zoals de Asus ROG G713QM, G513QM en G513QS is onderhevig aan slijtage, voornamelijk door het voortdurend openen en sluiten van de laptopklep. De kabel loopt meestal door het scharniermechanisme, en deze beweging kan de draden binnenin belasten, vooral in de buurt van de connectoren of in het scharnierpad zelf.

Symptomen van een defecte lcd kabel van een Asus kunnen zich op verschillende manieren manifesteren. Veelvoorkomende symptomen zijn:

• Flikkerend scherm: Het scherm knippert of flikkert af en toe, vooral wanneer de klep wordt bewogen.
• Horizontale of verticale lijnen: Aanhoudende lijnen op het scherm die niet verdwijnen.
• Af en toe haperend scherm: Het scherm werkt soms, maar wordt soms zwart of vertoont vervormde beelden.
• Helemaal geen beeld: De laptop start wel op, maar het scherm blijft volledig zwart (hoewel er mogelijk nog steeds achtergrondverlichting aanwezig is).
• Kleurproblemen: Vervormde of onjuiste kleuren op het scherm.

Deze problemen zijn vaak duidelijker wanneer de laptopklep in een bepaalde hoek staat, wat een duidelijk teken is dat de kabel, die in die positie gespannen staat, defect is. Hoewel de schermconnector op het moederbord of het paneel ook problemen kan hebben, is een defecte kabel een veelvoorkomende oorzaak van deze symptomen bij de Asus ROG Strix G713QM, G513QM en G513QS-modellen, met name de modellen die hoge vernieuwingsfrequenties ondersteunen zoals 144 Hz, 165 Hz of 240 Hz, die afhankelijk zijn van signaaloverdracht met hoge bandbreedte via de 40-pins connector.

Vervanging van de Asus lcd kabel

Het vervangen van een defecte Asus lcd kabel is geen eenvoudige klus voor mensen met een zwak hart, maar het is wel een oplosbaar probleem. Het proces vereist een zorgvuldige demontage van de laptop, inclusief het mogelijk verwijderen van de onderkant, het toetsenbord en zelfs de schermrand en het paneel zelf om toegang te krijgen tot de volledige lengte van de kabel en de connectoren.

De algemene stappen zijn:

1. Demontage: Open voorzichtig de behuizing van de laptop. Hiervoor hebt u geschikt gereedschap nodig (kleine schroevendraaiers, plastic spudgers) en kennis van de locatie van schroeven en plastic clips.
2. Toegang tot de kabel: De kabel loopt van een connector op het moederbord, vaak onder een koellichaam of andere componenten, door het scharnier naar de achterkant van het beeldscherm. Om toegang te krijgen tot beide uiteinden, moeten verschillende onderdelen worden verwijderd.
3. De oude kabel loskoppelen: Er is lichte druk nodig om de kabel los te koppelen van zowel het moederbord als het lcd-scherm. Deze connectoren zitten vaak vast met kleine vergrendelingen of tape. Hier is uiterste voorzichtigheid geboden, aangezien schade aan de connectoren op het moederbord of scherm catastrofaal kan zijn.
4. De nieuwe kabel geleiden: De nieuwe kabel moet precies langs hetzelfde pad worden geleid als de oude, waarbij u goed op de route door het scharniermechanisme let om toekomstige schade te voorkomen.
5. De nieuwe kabel aansluiten: Sluit de nieuwe kabel stevig aan op zowel het moederbord als het beeldschermpaneel en zorg ervoor dat de vergrendelingen (indien aanwezig) goed vastklikken.
6. Monteren: Monteer de laptop zorgvuldig opnieuw en let daarbij op de kabelgeleiding en de schroefposities.

Vanwege de delicate aard van interne laptopcomponenten en de specifieke routing die nodig is, met name rond het scharnier, is het vervangen van de Asus lcd kabel vaak het beste over te laten aan ervaren technici. Zonder de juiste kennis en gereedschap kan dit leiden tot verdere schade aan de laptop. Voor mensen met reparatie-ervaring is het echter een haalbaar doe-het-zelfproject, mits u over de juiste vervangende kabel beschikt.

Asus lcd kabel onderdeelnummer

Het vinden van de juiste vervangende kabel is misschien wel de meest cruciale stap in het reparatieproces van uw Asus ROG G713QM, G513QM of G513QS. In tegenstelling tot sommige generieke componenten zijn lcd kabels zeer specifiek voor het laptopmodel, het schermtype en zelfs de vernieuwingsfrequentie van het scherm (bijv. 144 Hz, 165 Hz, 240 Hz). Hoewel veel kabels voor deze modellen een 40-pins connector kunnen hebben, kunnen de interne bedrading en afscherming die nodig zijn voor hogere vernieuwingsfrequenties aanzienlijk variëren. Als u de verkeerde kabel gebruikt, is het mogelijk dat u geen beeld krijgt, dat het beeld vervormd is of dat het beeldscherm niet de gewenste vernieuwingsfrequentie kan bereiken.

Om volledige compatibiliteit te garanderen en het scherm van uw laptop optimaal te laten functioneren, moet u het onderdeelnummer van de Asus lcd kabel exact op elkaar afstemmen. U vindt het onderdeelnummer meestal op een sticker op de bestaande kabel zelf. Vaak moet u hiervoor de laptop gedeeltelijk demonteren om de kabel te kunnen zien. U kunt deze informatie ook vinden in de servicehandleiding van de laptop (indien online beschikbaar) of door contact op te nemen met de Asus-ondersteuning met het serienummer van uw laptop.

Voorbeelden van onderdeelnummers die compatibel zijn met verschillende configuraties van de Asus ROG G713QM, G513QM en G513QS (met name modellen die vaak worden aangeduid onder de bredere noemer "ROG 5 plus") die verschillende vernieuwingsfrequenties en paneeltypen ondersteunen, kunnen onder andere de volgende referenties bevatten: lcd kabel 6017b1549001, 6017B1701801, 6017B1701701, 14005-03700400, 14005-03680400, 6017b1706401, 14005-03680500.

Controleer bij het zoeken naar een vervangend scherm of de verkoper de compatibiliteit bevestigt met uw specifieke modelnummer (bijv. G713QM-...) en de specificaties van het scherm (bijv. 165Hz WQHD, 240Hz FHD). De specificatie van de Asus ROG Strix G713QM G513QM G513QS lcd kabel (40-pins, 165Hz, 144Hz, 240Hz) is essentieel – zorg ervoor dat de vervangende kabel geschikt is voor de vernieuwingsfrequentie van uw scherm.

Kortom, een defecte lcd kabel kan een frustrerend probleem zijn voor eigenaren van krachtige Asus ROG G713QM, G513QM en G513QS laptops. Het identificeren van de symptomen van een defecte Asus lcd kabel is de eerste stap. Hoewel het mogelijk is om een ​​Asus lcd kabel te vervangen, is dit een gedetailleerd proces dat zorgvuldigheid of professionele hulp vereist. Het allerbelangrijkste is dat u het juiste Asus lcd kabelnummer vindt – passend bij uw specifieke laptopmodel en schermvernieuwingsfrequentie (144 Hz, 165 Hz of 240 Hz) en waarschijnlijk met de 40-pins connector – voor een succesvolle reparatie en om uw levendige, snelle scherm weer in perfecte staat te krijgen.
