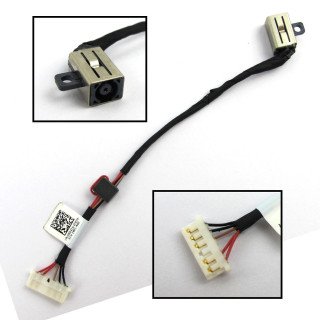

Dell Dc Jack

Zoek je een Dell laptop DC jack of laadconnector voor een Inspiron, Latitude, XPS, Precision, Vostro, G Series, Alienware of ander Dell model? Hier vind je Dell DC jacks, DC-in aansluitingen en andere laadconnectoren. Afhankelijk van het model kan een Dell laptop laden via een aparte DC jack of via USB-C Power Delivery. Controleer daarom altijd het exacte Dell model, de Service Tag en waar mogelijk het onderdeelnummer voordat je bestelt.

Dell laptop DC jack kopen

De DC jack, ook wel DC-in aansluiting, laadconnector of laadpoort genoemd, vormt de fysieke verbinding tussen de adapter en de laptop.

Afhankelijk van het Dell model kan de DC jack als losse kabelmodule zijn uitgevoerd of direct op een printplaat zijn gemonteerd.

Een vervangende DC jack kan nodig zijn wanneer de connector mechanisch beschadigd is, de stekker niet meer stevig vastzit of de interne contacten versleten of afgebroken zijn.

Wanneer is een Dell DC jack mogelijk defect?

Een beschadigde laadconnector kan verschillende klachten veroorzaken:

• de laadstekker zit los in de laptop;
• de laptop laadt alleen wanneer de stekker in een bepaalde hoek staat;
• de connector beweegt in de behuizing;
• de laadverbinding valt weg wanneer de kabel wordt aangeraakt;
• de interne pin van de DC jack is beschadigd;
• de adapter wordt niet correct herkend;
• de DC-in kabel of connector is fysiek beschadigd;
• de laptop reageert niet meer op de adapter.

Deze symptomen betekenen niet automatisch dat alleen de DC jack defect is. Bij twijfel moet de complete voedingsingang worden gecontroleerd.

Dell DC jack of USB-C laadpoort?

Dell gebruikt verschillende laadoplossingen. Veel modellen gebruiken een aparte DC-in aansluiting, terwijl andere modellen via USB-C kunnen worden opgeladen.

Dit is niet simpelweg een verschil tussen oude en nieuwe laptops. Ook recente krachtige Dell gaming- en workstationmodellen kunnen een aparte DC-in connector gebruiken wanneer de vermogensvereisten daar om vragen.

Controleer daarom eerst welk type laadconnector jouw exacte Dell model gebruikt voordat je een onderdeel bestelt.

Dell USB-C laadpoort

Bij een Dell laptop die via USB-C wordt opgeladen, is de fysieke USB-C connector slechts één onderdeel van het laadsysteem.

USB-C laden gebruikt USB Power Delivery. De laptop en adapter moeten communiceren voordat de juiste laadspanning en het juiste vermogen beschikbaar worden gemaakt.

Een USB-C laadprobleem kan daarom worden veroorzaakt door:

• een mechanisch beschadigde USB-C connector;
• beschadigde interne contacten;
• een verkeerde of defecte USB-C adapter;
• een laadkabel die het benodigde vermogen niet ondersteunt;
• een storing in de Power Delivery-communicatie;
• een defect in het laad- of voedingscircuit op het moederbord.

Dell laadt alleen op in een bepaalde hoek

Moet je de stekker omhoog, omlaag of zijwaarts houden om de laptop te laten laden? Dan kan sprake zijn van een mechanisch contactprobleem.

Mogelijke oorzaken zijn:

• slijtage van de DC jack;
• een beschadigde adapterstekker;
• een losse DC-in kabelmodule;
• beschadigde soldeerverbindingen;
• een losse of beschadigde USB-C connector.

Blijf de stekker niet langdurig in een geforceerde positie gebruiken. Bij een board-mounted connector kan voortdurende beweging ook schade aan printbanen of soldeerpads veroorzaken.

Dell Service Tag en model controleren

De Dell Service Tag kan helpen om het exacte model en de oorspronkelijke configuratie van de laptop te identificeren.

Gebruik daarnaast waar mogelijk het onderdeelnummer van de bestaande DC jack of DC-in module.

Controleer bij voorkeur:

• het exacte Dell laptopmodel;
• de Dell Service Tag;
• het partnummer van de originele laadconnector;
• het type DC jack of USB-C aansluiting;
• de vorm en afmetingen van de connector;
• de kabel- en connectorpositie;
• de aansluiting op het moederbord;
• het originele adaptervermogen.

Dell Inspiron DC jack en laadpoort

Dell Inspiron bestaat uit veel verschillende generaties, formaten en hardwareconfiguraties. Het type laadconnector kan daardoor per model verschillen.

Controleer daarom altijd het volledige Inspiron model, de Service Tag en waar mogelijk het onderdeelnummer van de originele DC jack.

Dell Latitude DC jack en laadpoort

Latitude-modellen bestaan uit meerdere zakelijke generaties. Afhankelijk van de uitvoering kan een Latitude gebruikmaken van een aparte DC-in aansluiting, USB-C Power Delivery of een andere voedingsconfiguratie.

Gebruik daarom altijd de exacte modelaanduiding en Service Tag om de juiste laadconnector te bepalen.

Dell XPS laadpoort

Bij verschillende Dell XPS-modellen speelt USB-C een belangrijke rol voor voeding, data en externe beeldschermen.

Een XPS die via USB-C niet laadt heeft echter niet automatisch een defecte connector. Ook de USB-C adapter, laadkabel, Power Delivery communicatie en het interne laadcircuit moeten worden meegenomen in de diagnose.

Dell Precision DC jack en laadpoort

Precision mobiele workstations kunnen hogere vermogensvereisten hebben. Afhankelijk van het model kan daarom een aparte DC-in aansluiting worden gebruikt of een andere laadoplossing.

Controleer het exacte Precision model en het originele adaptervermogen voordat je een laadconnector selecteert.

Dell G Series en Alienware DC jack

Dell G Series en Alienware gaming laptops gebruiken krachtige CPU's en GPU's en kunnen daardoor een hoog adaptervermogen nodig hebben.

Ook recente modellen kunnen daarom een aparte DC-in aansluiting gebruiken. Een DC jack is bij een gaminglaptop dus niet automatisch een verouderde laadoplossing.

Controleer bij deze modellen extra zorgvuldig het originele adaptervermogen en de exacte DC-in connector.

Dell adapterherkenning en center pin

Bij verschillende Dell laptops met een ronde DC-aansluiting wordt naast de voedingsspanning ook informatie gebruikt om de aangesloten adapter te herkennen.

Wanneer deze communicatie niet correct werkt, kan de laptop bijvoorbeeld aangeven dat het type of vermogen van de AC-adapter niet kan worden bepaald.

De oorzaak kan zitten in de adapter, adapterkabel, center pin, DC jack, verbinding naar het moederbord of het detectiecircuit zelf.

DC jack defect of probleem op het moederbord?

Wanneer de laadconnector mechanisch in orde is maar de Dell nog steeds niet laadt, kan de storing verder in de voedingsketen zitten.

Na de DC jack bevinden zich onder andere beveiligings- en laadcomponenten op het moederbord. Een defect aan een ingang-MOSFET, charging controller of ander onderdeel kan dezelfde klacht geven als een defecte laadpoort.

Meer hierover lees je bij DC jack of moederbord defect? .

Dell laadpoort laten repareren

Is de DC jack of USB-C laadpoort van je Dell laptop los, beschadigd of maakt de connector geen stabiel contact? Computersall kan de voedingsingang controleren en bepalen of de connector, adapter of het laadcircuit de oorzaak is.

Bekijk Dell laptop laadpoort reparatie Amsterdam voor de specifieke laadpoortservice.

Laadt de laptop niet, maar is nog niet duidelijk waar de storing zit? Bekijk dan Dell laptop laadt niet op Amsterdam .

Reageert de Dell helemaal niet op de adapter of aan-knop? Bekijk dan Dell laptop gaat niet aan Amsterdam .

Geeft de laptop wel tekenen van power maar start Windows of het systeem niet normaal? Bekijk dan Dell laptop start niet op Amsterdam .
